电子万能试验机的工作原理

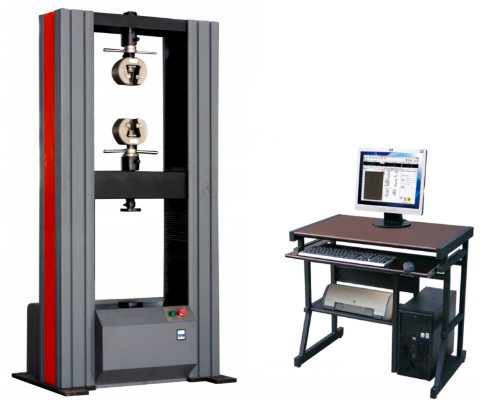

电子万能试验机主机与辅具的设计借鉴了日本岛津的技术，外形美观，操作方便，性能稳定可靠。电子式拉力试验机是由测量系统、驱动系统、控制系统、及电脑等结构组成。

工作原理分别如下：

1、变形的测量

通过变形测量装置来测量，它是用来测量试样在试验过程中产生的形变。

该装置上有两个夹头，经过一系列传动机构与装在测量装置顶部的光电编码器连在一起，当两夹头间的距离发生变化时，带动光电编码器的轴旋转，光电编码器就会有脉冲信号输出。再由单片机对此信号进行处理，就可以得出试样的变形量。

2、横粱位移的测量

其原理同变形测量大致相同，都是通过测量光电编码器的输出脉冲数来获得横梁的位移量。

3、驱动系统

主要是用于试验机的横梁移动，其工作原理是由伺服系统控制电机，电机经过减速箱等一系列传动机构带动丝杆转动，从而达到控制横梁移动的目的。通过改变电机的转速，可以改变横梁的移动速度。

4、控制系统

顾名思义，就是控制试验机运作的系统，人们通过操作台可以控制试验机的运作，通过显示屏可以获知试验机的状态及各项试验参数，若该机带有电脑的话，也可以由电脑实现各项功能并进行数据处理分析、试验结果打印。试验机同电脑之间的通信一般都是使用RS232串行通信方式，通过计算机背后的串口(COM号)进行通信，此技术比较成熟、可靠，使用方便。

5、电脑主机

用来采集和分析数据，进入试验界面后，电脑会不断采集各样试验数据，实时画出试验曲线，自动求出各试验参数及输出报表。
